3色LED簡易色標傳感器

 特點

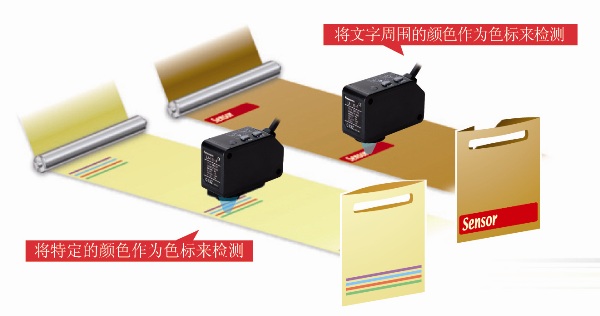

能滿足多方面的色標檢測需求
-----------------------------------------------------------------------------------------------------------

共軸反射光學系統和約1mm×5mm的極細光點使高 精度檢測得以實現。

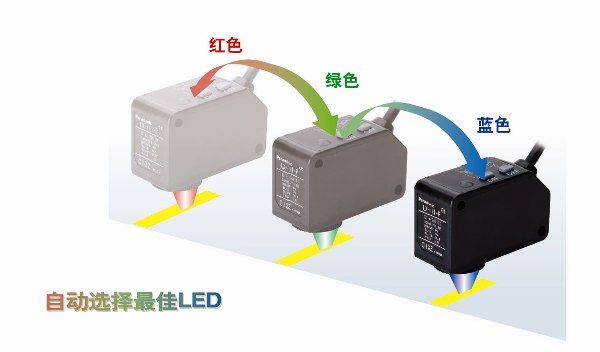

最佳LED自動選擇功能
-----------------------------------------------------------------------------------------------------------

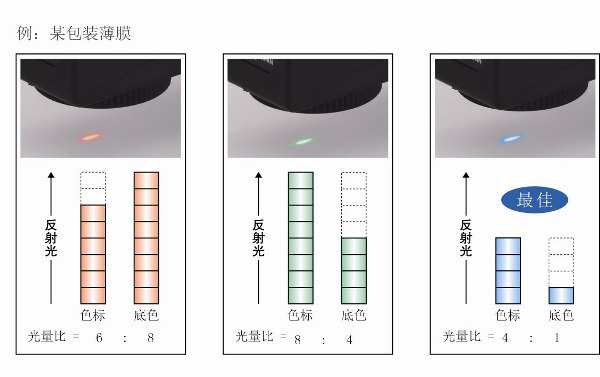

可從R·G·B LED三種顏色中選擇最佳的顏色搭配。LX-111的色標模式裝備了“最佳LED自動選擇功能”，以自動選擇將色標和底色對比(S/N比)最大的LED，進行最佳檢測。因?yàn)椴皇歉鶕?jù)色標和底色的反射光量差距而是根據兩者的對比來自動辨別LED，所以能進行更為穩定的檢測。(對于右列包裝薄膜，藍色LED的光量比較優，可進行更穩定的檢測，所以由藍色LED進行色標檢測)

色標模式 [超高速反應]
-----------------------------------------------------------------------------------------------------------

自動選擇三種(R·G·B)LED中的一種(單色)，實現45μs超高速反應的檢測模式。通過最佳LED自動選擇功能自動選擇最適于檢測的LED。最適于高速檢測。

彩色模式 [高精度判別]
-----------------------------------------------------------------------------------------------------------

同時使用三種顏色(R·G·B)的LED，通過反射光的R·G·B比率高精度判別色標顏色。也可有效檢測色標周?chē)切Щy及圖案的薄膜等

高精度色標顏色辨別
-----------------------------------------------------------------------------------------------------------

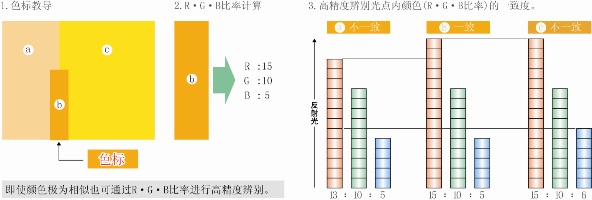

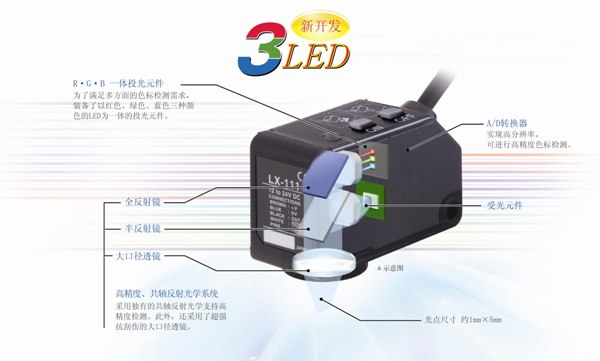

在LX-111的彩色模式下，同時利用三種顏色(R·G·B)的LED，根據R·G·B比率辨別色標顏色?？梢詫?shí)現高精度判斷。下圖是該結構的示意圖。

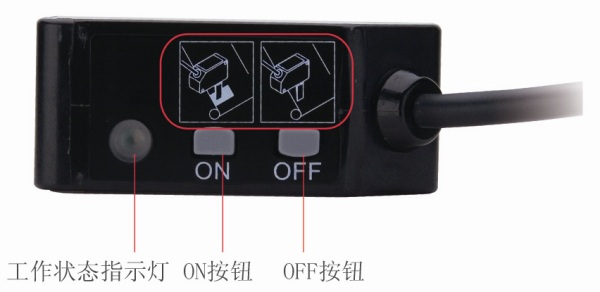

設定簡單
-----------------------------------------------------------------------------------------------------------

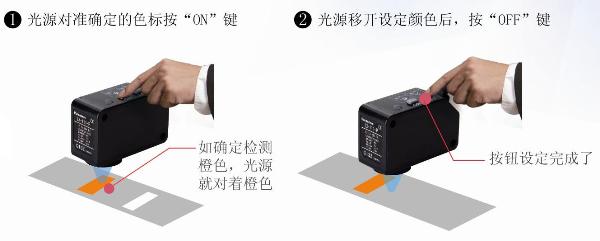

光源對準確定檢測的顏色，按ON鍵即設定完成，簡便易操作。

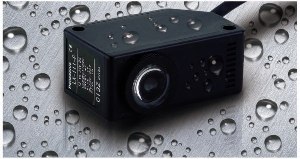

耐環境、IP67設計結構
-----------------------------------------------------------------------------------------------------------

防水設計：清洗機器和生產線時即使沾水也不受影響。

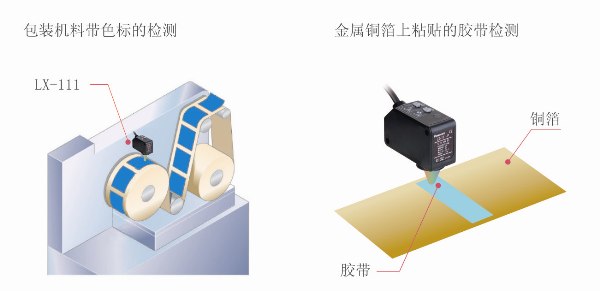

應用
-----------------------------------------------------------------------------------------------------------

?種類??????????????????????????????????????? ? ? ? ? ? ? ?? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?????????????????????????

傳感器

連接器型傳感器不附帶匹配電纜。請務必另行訂購連接器型用連接電纜。

?規格????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

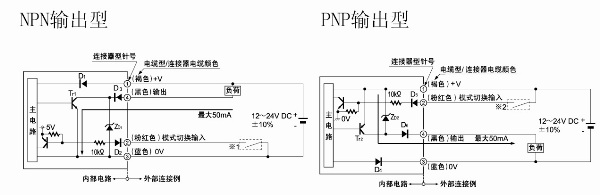

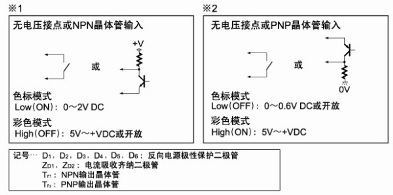

輸入輸出電路圖
-----------------------------------------------------------------------------------------------------------

連接器型LZ-111□-Z的連接器針位置
-----------------------------------------------------------------------------------------------------------

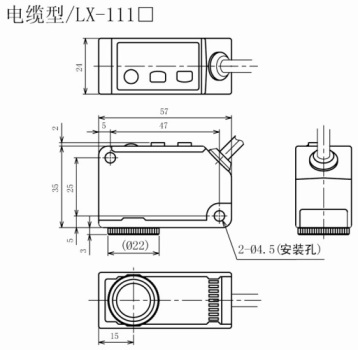

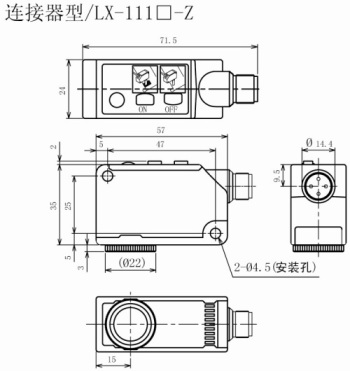

?尺寸圖????????????????????? ? ?????????????????????????????????????????????????????????????????????????????????????????????????????????

• ? 單位mm ?
